Apa persyaratan pengujian ultrasonik untuk pipa nikel alloy?

Hai! Sebagai pemasok pipa nikel paduan yang mulus, saya sering ditanya tentang persyaratan pengujian ultrasonik untuk pipa -pipa ini. Jadi, saya pikir saya akan menyusun posting blog ini untuk membagikan beberapa wawasan tentang topik tersebut.

Pertama, mari kita pahami mengapa pengujian ultrasonik sangat penting untuk pipa yang mulus nikel. Paduan nikel banyak digunakan di berbagai industri seperti kedirgantaraan, pemrosesan kimia, dan pembangkit listrik karena ketahanan korosi yang sangat baik, kekuatan tinggi, dan stabilitas termal yang baik. Tetapi untuk memastikan bahwa pipa -pipa ini memenuhi standar kualitas yang ketat dari industri -industri ini, kita perlu memastikan mereka bebas dari cacat internal seperti retakan, porositas, dan inklusi. Di situlah pengujian ultrasonik masuk.

Bagaimana pengujian ultrasonik bekerja

Pengujian ultrasonik menggunakan gelombang suara frekuensi tinggi (biasanya di atas 20.000 Hz) untuk mendeteksi kelemahan internal pada pipa. Transduser mengirimkan gelombang suara ini ke dalam pipa, dan ketika gelombang menghadapi cacat, bagian dari energi suara dipantulkan kembali ke transduser. Sinyal yang dipantulkan ini kemudian dianalisis untuk menentukan ukuran, lokasi, dan sifat cacat.

Standar untuk Pengujian Ultrasonik Pipa Paduan Nikel yang Seamless

Ada beberapa standar internasional yang mengatur pengujian ultrasonik pipa nikel paduan nikel. Salah satu standar yang paling umum digunakan adalah ASTM A450/A450m. Standar ini memberikan persyaratan umum untuk karbon, paduan feritik, dan tumpukan dan tabung pipa baja paduan austenitik. Ini juga memiliki bagian spesifik terkait dengan pengujian ultrasonik, yang menentukan kriteria penerimaan untuk berbagai jenis cacat.

Standar penting lainnya adalah ASME Bagian V. Bagian ini dari Kode Boiler dan Kapal Tekan ASME ini berfokus pada metode pemeriksaan nondestruktif, termasuk pengujian ultrasonik. Ini memberikan prosedur terperinci untuk pengujian, kalibrasi peralatan, dan interpretasi hasil.

Persyaratan untuk peralatan

Ketika datang ke pengujian ultrasonik pipa nikel paduan, peralatan yang digunakan perlu memenuhi persyaratan tertentu. Transduser harus memiliki frekuensi dan sudut balok yang sesuai untuk ketebalan dan diameter pipa. Untuk pipa yang lebih tipis, transduser frekuensi yang lebih tinggi (misalnya, 5 - 10 MHz) sering digunakan karena dapat memberikan resolusi yang lebih baik. Untuk pipa yang lebih tebal, transduser frekuensi lebih rendah (misalnya, 2 - 2,5 MHz) mungkin lebih cocok karena dapat menembus lebih dalam ke dalam material.

Detektor cacat ultrasonik harus dikalibrasi secara teratur menggunakan blok referensi. Blok referensi ini terbuat dari bahan yang sama atau serupa dengan pipa yang diuji dan memiliki cacat buatan dengan ukuran dan bentuk yang diketahui. Kalibrasi memastikan bahwa peralatan dapat secara akurat mendeteksi dan mengukur cacat pada pipa.

Prosedur Pengujian

Prosedur pengujian untuk pipa -pipa mulus paduan nikel biasanya dimulai dengan inspeksi visual permukaan pipa. Setiap penyimpangan permukaan atau kontaminan dapat mempengaruhi hasil pengujian ultrasonik, sehingga permukaan pipa harus bersih dan halus.

Selanjutnya, zat kopling diterapkan pada permukaan pipa. Agen ini membantu mentransfer gelombang ultrasonik dari transduser ke pipa. Agen kopling umum termasuk air, minyak, dan gliserin.

Transduser kemudian dipindahkan di sepanjang permukaan pipa secara sistematis. Untuk pengujian longitudinal, transduser dipindahkan sejajar dengan sumbu pipa untuk mendeteksi cacat longitudinal. Untuk pengujian keliling, transduser dipindahkan di sekitar lingkar pipa untuk menemukan cacat keliling.

Selama pengujian, operator perlu memantau sinyal ultrasonik pada layar Detektor Flaw. Jika sinyal cacat terdeteksi, operator akan menandai lokasi cacat pada pipa dan merekam karakteristik sinyal, seperti amplitudo dan waktu - penerbangan.

Kriteria penerimaan

Kriteria penerimaan untuk pengujian ultrasonik pipa nikel -paduan seamless tergantung pada aplikasi dan persyaratan pelanggan. Secara umum, cacat kecil yang tidak mempengaruhi sifat mekanik atau kinerja pipa mungkin dapat diterima. Namun, cacat besar atau kritis, seperti retakan yang dapat menyebabkan kegagalan pipa, biasanya tidak dapat diterima.

Misalnya, menurut ASTM A450/A450M, panjang maksimum yang diijinkan dari indikasi linier (seperti retakan) dalam pipa yang mulus mungkin terbatas pada persentase tertentu dari ketebalan dinding pipa.

Pengalaman kami sebagai pemasok

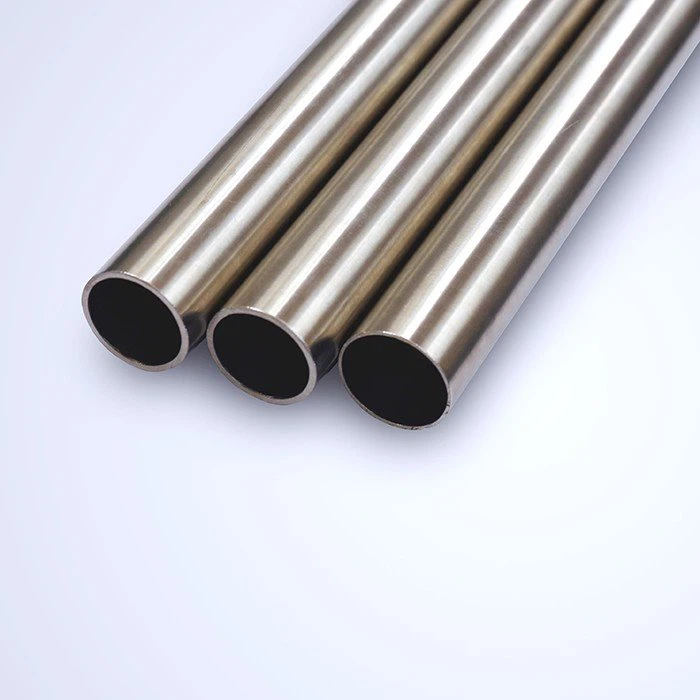

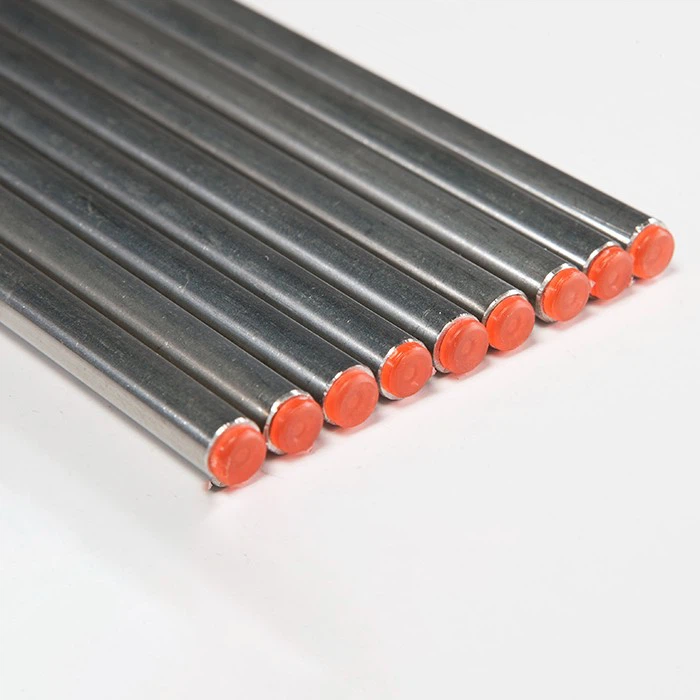

Sebagai pemasokPipa baja dasar nikel,Pipa nikel stainless steel, DanPipa Paduan C276 Seamless, kami memiliki pengalaman luas dalam pengujian ultrasonik. Kami memiliki tim operator pengujian ultrasonik yang terlatih dan bersertifikat yang mengikuti prosedur pengujian yang ketat untuk memastikan kualitas pipa kami.

Kami juga berinvestasi dalam peralatan pengujian ultrasonik berkualitas tinggi dan secara teratur mengkalibrasi dan mempertahankannya untuk memastikan hasil yang akurat dan andal. Fasilitas pengujian rumah kami di dalam kami memungkinkan kami untuk melakukan pengujian ultrasonik pada setiap pipa sebelum dikirim ke pelanggan.

Kesimpulan

Pengujian ultrasonik adalah bagian penting dari proses kontrol kualitas untuk pipa nikel paduan yang mulus. Dengan mengikuti standar yang sesuai, menggunakan peralatan yang tepat, dan menerapkan prosedur pengujian yang tepat, kami dapat memastikan bahwa pipa kami bebas dari cacat internal dan memenuhi persyaratan kualitas tinggi pelanggan kami.

Jika Anda berada di pasar untuk pipa -pipa mulus nikel yang berkualitas tinggi dan ingin tahu lebih banyak tentang proses pengujian ultrasonik kami atau memiliki pertanyaan lain, jangan ragu untuk menjangkau kami. Kami selalu senang mengobrol dan mendiskusikan kebutuhan spesifik Anda.

Referensi

• ASTM A450/A450M Spesifikasi Standar untuk Persyaratan Umum untuk Karbon, Paduan Feritik, dan Tumpukan dan Tabung Pipa Baja Paduan Austenitik
• ASME Bagian V Pemeriksaan Nondestruktif
